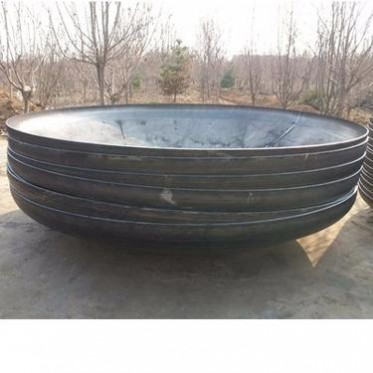

? ? ? ?碟形封頭，又稱帶折邊球形封頭，又名蝶形封頭。由一個球面、一個某一高度的圓筒直邊和連接以上兩個部分的曲率半徑大小小于球面半徑的過渡部分組成。碟形封頭為一個連續曲面，在三部分連接處，經線曲率半徑有突變，由于曲率變化， 因而存在著彎曲應力。彎曲應力和拉伸應力疊加的結果，使這部分的應力突出于其他部分。與橢圓形封頭相比，應力分布不如其均勻，但加工較之容易，因而在工程使用中并不理想。但當橢圓形封頭的模具加工有困難時，則用碟形封頭代替。

??蝶形封頭零件的特征:外形要切確，但因為骨架是包裹在護面和海綿軟墊之中的，零件不外露。是以接納了將年夜半徑圓弧剖析為多個小半徑圓弧與多段直線依次相連的體例，類似地獲得所需外形。 管件廠在一直實踐中，對管件實樣分段劃線的根柢上接納 ? 伊頓倫納德公司的偏心大小頭另一臺設置裝備擺設-VECTOR 1 S4XL**丈量機，經由過程對每一分段測2點的體例，獲取圓弧類似折線的交點坐標，進而轉換成彎管軌范彎制管件。表1為該零件的坐標，表2為該零件的彎管軌范。 ? ?先將其分段，將各年夜圓弧作成多段55mm長的直線相連的折線，盤算出各交點坐標，然后用適當半徑的圓弧團結扭轉度將相鄰線段毗連，形成類似的年夜半徑圓弧。
