一、CLJ概述?
??????CLJ是一種裝設于管道上直接式加熱設備，具有熱效率高、噪聲低、安裝簡單、不占空間等特點，廣泛應用于采暖、空調中加熱系統。

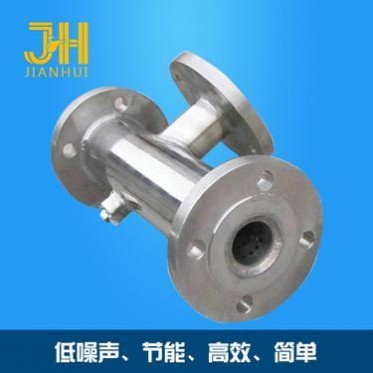

??????CLJ結構如圖所示，核心部件為拉法爾噴管，從喉口噴入的水流與從斜孔噴入的蒸汽充分混合后流出，生產熱水。蒸汽和水在高速流動中混合，無噪音、無振動。
三、CLJ選型參考?
????CLJ可用于空調采暖、衛生熱水的加熱系統，根據實際水流量的蒸汽耗量選用混合器；
????1、未通入蒸汽時，額定流量下水頭損失為5mH2O，通入蒸汽后水頭損失可按1m?H2O考慮；
????2、蒸汽壓力大于水壓0.05MPa以上；
????3、用于生活熱水系統時應設置中間水箱，不能直接進入淋浴器，防止意外事故發生；
????4、適宜安裝在水泵的吸水側。
?
CLJ蒸汽噴入量表?
<水壓
蒸汽壓力
0.2
0.3
0.4
0.6
0.8
1.0
0.1
660
910
1120
1540
1950
2350
0.2
0
820
1120
1540
1950
2350
0.3
/
0
940
1540
1950
2350
0.4
/
/
0
0
1950
2350
0.5
/
/
/
/
1890
2350
CLJ蒸汽噴入量換算系數表?
<CLJ
4
6
8
10
12
16
20
24
32
40
48
系數
0.26
0.26
1
1
1
3.7
3.7
3.7
10.8
10.8
10.8
?
四、CLJ安裝與使用?
????1．可水平安裝，也可以豎直向上安裝，蒸汽入口應向上或水平；
????2．前后裝設閥門、壓力表及溫度計，以便于觀察和調節混合器工作狀況；
????3．啟動時，應先通水，再通汽；停機時，先關斷汽源，再斷水。
?
?
五、CLJ典型應用
